隨著工業的不斷發展，市場對工控機的需求不斷上漲。起初，工控機只是用于工業生產過程的測量、控制、管理等環節。而伴隨嵌入式工控機、工業電腦的衍生，工控機的應用不再局限于工業自動化領域，現已成為自動化設備和信息產業基礎設備的核心。

目前國內工控市場，還是國際品牌占據主導地位。但隨著市場需求不斷上漲，像高能計算機這種國內本土品牌也在不斷崛起，逐漸打開市場。那么，在工業自動化的大趨勢下，跟隨小編一起來了解一下國產工控機主板的組成結構以及其最新的分類吧！

工控主板主要用于工業電腦來幫助處理工業類的項目的專用型主板，是一塊由大規模集成電路組成的多層印刷電路板（PCB），是主板中最重要的板卡；是工控機的核心，為CPU、內存、顯卡、硬盤及外部設備提供接口和插孔；使用的是低功耗的芯片，用來節省能耗、和長時間操作出現的高溫等問題。

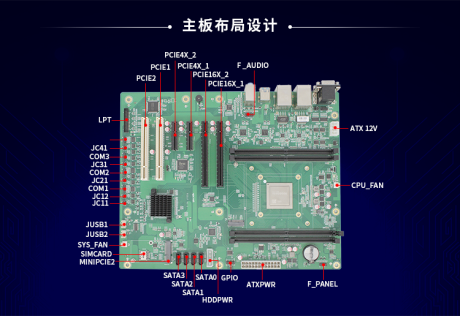

工控機主板硬件組成結構主要有3部分構成，一為芯片部分、二為接口部分、三為插槽部分。

工控機主板的芯片組基本上決定了主板的所有功能，其中CPU的類型，主板的系統總線頻率，內存的類型，容量和性能，圖形卡插槽的大小由主板決定。工控機接口主要包括：PS/2接口、工控機USB接口、LPT接口(并口)、IDE接口、軟驅接口、COM接口(串口)。擴展插槽是工控機主板上的插槽，用于固定擴展卡并將其連接至系統總線，擴展插槽是添加或增強工控機功能的一種方式，擴展插槽的類型和數量是主板的重要指示器。

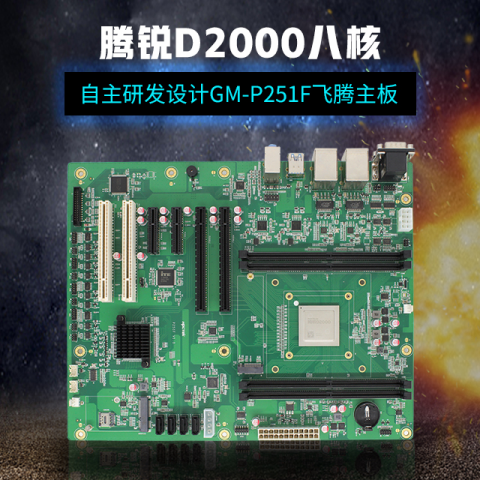

（飛騰D2000八核工控主板P251F）

工控機主板的分類主要有ATX主板、MicroATX主板、Mini-ITX主板三種。

ATX主板：ATX是一種主板規格，由英特爾公司在1995年制定，這是多年來第一次計算機機殼與主板設計的重大改變。比較常見的ATX大母板，大長方形，一般7個擴展槽，尺寸大約是305x244mm，ATX板仍然是當今使用最廣泛的板之一，如高能計算機的飛騰D2000八核工控主板就是采用ATX版型。

（ATX版型）

MicroATX主板：常見大正方形，一般4個擴展槽，尺寸大約是244x244mm，MicroATX主板允許四個PCI擴展槽，DIMM插槽為2-3個，從橫向減小了主板寬度，其總面積減小約0.92平方英寸。

Mini-ITX主板：Mini-ITX是由VIA定義和推出的一種結構緊湊的微型化的主板設計規范，現階段以被各家廠商廣泛應用于各種商業和工業應用中。它是用來設計用于小空間小尺寸的專業計算機的，如用在汽車、置頂盒以及網絡設備中的電腦，但Mini-ITX主板也可用于制造瘦客戶機。

在這些工業場合都有工控主板的身影，如工控設備，GPS導航、污水在線監控、空氣在線監測、儀器儀表，專業設備控制器，軍工，政府機關、電信、銀行、電力、車載液晶，監視器，可視門鈴，便攜DVD，液晶電視、環保設備等。根據需求可以適應寬溫環境，可以適應惡劣環境，可以長時間高負荷工作！
